Как выбрать проводку для фаркопа — понятный гид
Коротко: выбирайте 7-pin для простых легковых прицепов, 13-pin для караванов и дальних поездок. Для современных авто с CAN-шиной берите проводку с модулем согласования или штатный комплект.
Зачем нужна проводка для фаркопа
Проводка передаёт основные световые сигналы прицепу: поворотники, стоп-сигналы, габариты, задний ход и, при необходимости, питание для бытовых устройств в караване. Неправильно подобранная электрика приводит к ошибкам на приборной панели, неработающему свету и даже повреждению электронных блоков автомобиля.
Типы проводки
1. Универсальная (простая) проводка
Подключается напрямую к проводам задних фонарей. Подходит для старых машин без CAN и контроля ламп.
2. Универсальная с блоком согласования (CAN-модуль)
Нужна для современных авто: модуль «переводит» сигналы автомобиля и предотвращает ошибки и перегрузки.
3. Штатная (оригинальная) проводка
Подбирается под марку/модель — plug&play решение без вмешательства в бортовую сеть. Рекомендуется для новых авто и сохранения гарантии.
7-pin vs 13-pin — какую розетку выбрать
7-pin
Стандарт для лёгких прицепов. Передаёт повороты, стопы, габариты и массу.
- Подходит для: мото/лодочных прицепов, лёгких лафетов
- Плюсы: простота, широкая совместимость
13-pin
Европейский стандарт для караванов: доп. линии питания, заряд аккумулятора и задний ход.
- Подходит для: караванов, кемперов, дальних поездок
- Плюсы: дополнительные функции, питание 12В

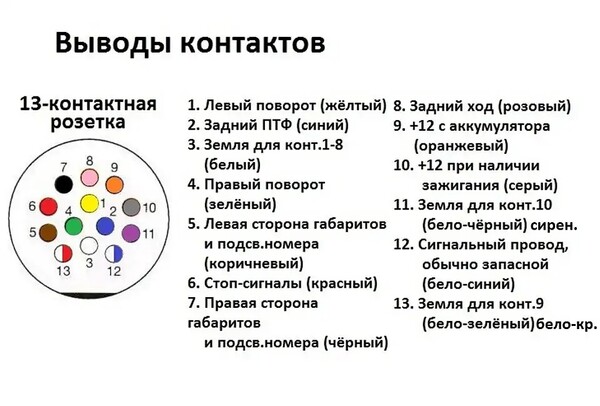

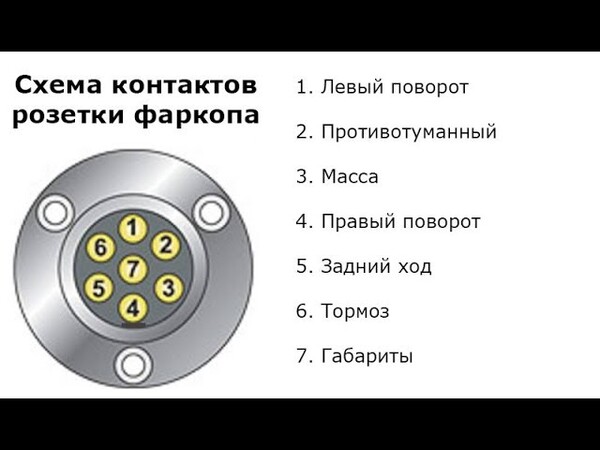

Схемы распиновки (упрощённо)
Как подобрать под конкретный автомобиль
- Проверьте, есть ли у машины CAN-шина и контроль ламп — если есть, нужен модуль согласования или штатный комплект.
- Если авто новое и на гарантии — лучше штатная проводка.
- Для караванов и кемперов — 13-pin (Jäger/Jaeger предпочтителен).
Рекомендации по установке
- Монтаж лучше доверить сервису при отсутствии опыта. Неправильное подключение — риск для блока BCM.
- Используйте герметичные клеммы и термоусадку.
- Крепите розетку на металлический кронштейн, избегайте натяжения проводов.
- Проверьте работу всех сигналов после установки.
Сравнительная таблица
| Критерий | Универсальная 7-pin | 13-pin | Штатная/с модулем |
|---|---|---|---|
| Поддержка функций | Базовые | Расширенные | Полная |
| Совместимость с CAN | Нет | Частично | Да |
| Цена | Низкая | Средняя | Высокая |
| Простота установки | Средняя | Средняя | Высокая (plug&play) |
Фирменные рекомендации: Steinhof, Лидер плюс, Автос, Galia

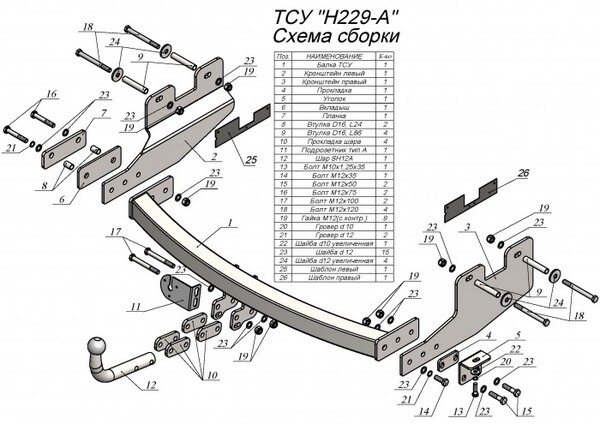

Ниже — фото и схемы конкретных фаркопов.
Steinhof
Рекомендация: для Steinhof часто используются универсальные балки + опция быстросъёмного шара. Для современных авто — комплект с модулем согласования.
Лидер плюс
Рекомендация: Лидер Плюс предлагает модели с набором крепёжных деталей. Часто электрика продаётся отдельно — проверьте комплектацию.

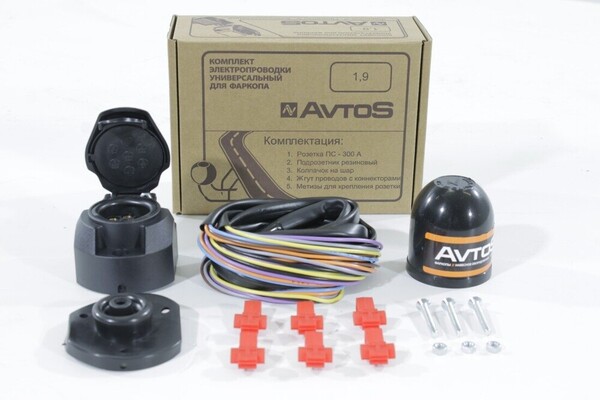

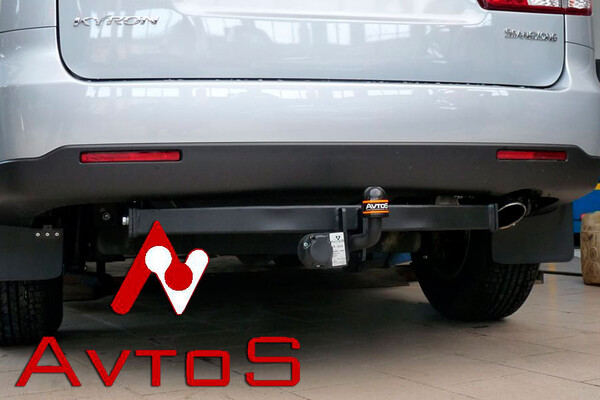

Автос
Рекомендация: для «Автос» желательно запрашивать инструкцию монтажа у поставщика — в ряде моделей есть особенности выреза бампера.

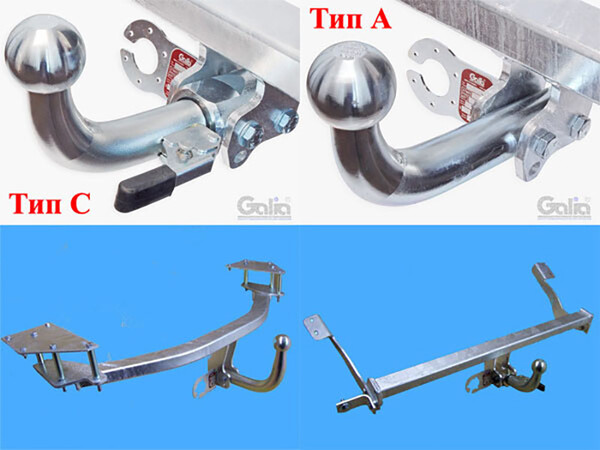

Galia
Рекомендация: Galia часто поставляет оцинкованные балки — хорошая защита от коррозии. Штатная проводка или модуль — предпочтительнее для новых машин.
Готовые схемы (SVG) — вставлены прямо в HTML
Ниже — две простые векторные схемы, которые можно использовать в статье: схема монтажа балки фаркопа и упрощённая распиновка розетки (см. выше). Эти SVG уже включены и масштабируются на странице.
Часто задаваемые вопросы (FAQ)
Нужен ли модуль согласования, если у меня LED-оптика?
Да. LED дают низкое сопротивление и требуют корректной обработки сигналов — модуль защиты и согласования почти всегда необходим.
Можно ли подключить проводку самостоятелно?
Да, если у вас есть опыт. Но для современных авто и при наличии CAN-шины рекомендуем установку в сервисе.
