Блок согласования Концепт Авто с розеткой 7-пин, с блоком согласования 7 pin (с отключением парктроника и другие функции)
KA CW 7 2
KA CW 7 2 4700₽
Концепт Авто (Россия) Блок согласования Концепт Авто с розеткой 7-пин, с блоком согласования 7 pin (с отключением парктроника и другие функции)
Концепт Авто (Россия) Блок согласования Концепт Авто с розеткой 7-пин, с блоком согласования 7 pin (с отключением парктроника и другие функции)
СКАЧАТЬ KA SC 7 2
- Инструкция с 01.07.2021
- Инструкция с 25.05.2022
-Инструкция ( без светодиода старая)
- Сертификат
- Пакет фото серый фон
- Пакет фото белый фон
KA-SC-7-2 QR
Описание:
Модуль (Смарт коннект) предназначен для управления светотехникой сопряженного с автомобилем
устройства через 7-ми контактную розетку (ISO 1724) без существенной нагрузки на бортовую сеть
автомобиля, а также для осуществления функции отключения парктроника при подключенном
сопряженном устройстве. Имеет систему защиты от несанкционированного отключения розетки
сопряженного устройства, функцию диагностики сопряженного устройства, и др. Смарт коннект
представляет собой пассивный элемент, управляемый через штатные сигналы автомобиля, и имеет
следующие функции:
Работа с системой CAN-шина и подобными системами.
Функция включения противотуманных фар прицепа с выключенными фарами на автомобиле.
Функция двойного напряжения одного кабеля (мультиплексная система).
Функция переноса с неработающих указателей поворота на лампы габаритных огней (при замыкании)
Отключение датчиков парковки
Визуальная диагностика ламп прицепа
Индикатор неисправности сопряженного устройства
Защита от некорректного подключения полярностей
Температура эксплуатации от -40°C до +45°C
Артикул производителя: KA.SC.7.2
Технические характеристики, комплектация:
Розетка ТСУ 7 - контактная с защитным пыльником.
Материал проводников - Провода марки ПВАМ (ссылка на производителя).
Сечение проводников: Выходные сигналы: 6 проводов 0,5мм2 (красный, синий, желтый, зеленый,
коричневый, черный) длина -1,9м, 1 проводник 1,5мм2 (белый) длина -1,9м, Входные сигналы: 7 проводов 0,35мм2 (красный, синий, желтый, зеленый, коричневый, черный, оранжевый) Питание: 1 проводник 1,5мм2 (красный) длина - 4,5м.
Обработка кабеля наконечниками: На концы проводов, подключаемые к розетке ТСУ, установлены металлические наконечники. На провод 1,5мм2 (белый) установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса"), Провод питания 1,5мм2 (красный) установлен наконечник "мама".
Групповая изоляция проводов, подключаемых к розетке ТСУ: Все проводники собраны в общую ПВХ трубку для автомобильной промышленности с внешним диаметром 10мм.

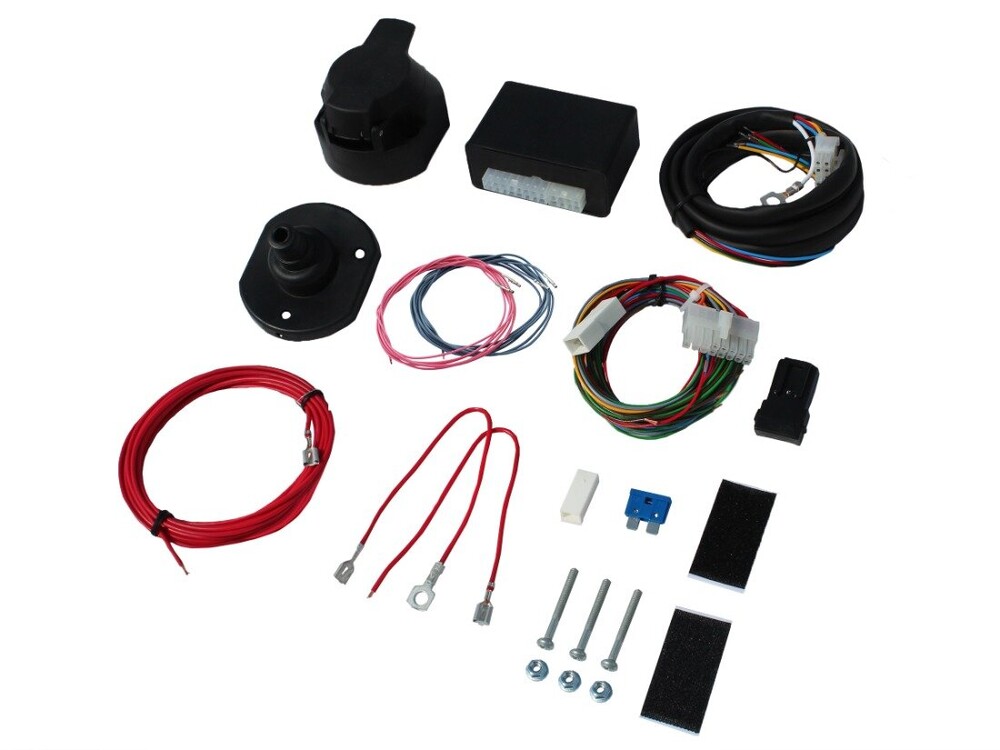

Комплектация:
Блок -1шт.
Жгут проводов основной (16-пин) -1шт.
Жгут проводов основной (8-пин) -1шт.
Провод дополнительный (розовый) -1шт.
Провод дополнительный (серый) -2шт.
Кабель питания-1шт.
Монтажный комплект-1шт.
Розетка 7-контактная с резиновым уплотнителем(пыльником)-1шт.
Инструкция по подключению и монтажу со вспомогательным изображением-1шт.
Упаковочная коробка-1шт.
Монтажный комплект:
Корпус предохранителя пластиковый - 1 шт.,
Предохранитель (15А) - 1 шт.,
Винт DIN7985 М4*35 - 3 шт.,
Гайка с фланцем DIN6923 M4 рифленая - 3 шт.
Велкро "липучка"- 1 комплект,
Провод с установленной клеммой "Мама" - 1шт,
Провод с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой - 1шт,
Колодка гнездовая пластиковая - 1 шт.,
Упаковка для монтажного комплекта- 1 шт.
Вес 0,31 кг.
устройства через 7-ми контактную розетку (ISO 1724) без существенной нагрузки на бортовую сеть
автомобиля, а также для осуществления функции отключения парктроника при подключенном
сопряженном устройстве. Имеет систему защиты от несанкционированного отключения розетки
сопряженного устройства, функцию диагностики сопряженного устройства, и др. Смарт коннект
представляет собой пассивный элемент, управляемый через штатные сигналы автомобиля, и имеет
следующие функции:
Работа с системой CAN-шина и подобными системами.
Функция включения противотуманных фар прицепа с выключенными фарами на автомобиле.
Функция двойного напряжения одного кабеля (мультиплексная система).
Функция переноса с неработающих указателей поворота на лампы габаритных огней (при замыкании)
Отключение датчиков парковки
Визуальная диагностика ламп прицепа
Индикатор неисправности сопряженного устройства
Защита от некорректного подключения полярностей
Температура эксплуатации от -40°C до +45°C
Артикул производителя: KA.SC.7.2
Технические характеристики, комплектация:
Розетка ТСУ 7 - контактная с защитным пыльником.
Материал проводников - Провода марки ПВАМ (ссылка на производителя).
Сечение проводников: Выходные сигналы: 6 проводов 0,5мм2 (красный, синий, желтый, зеленый,
коричневый, черный) длина -1,9м, 1 проводник 1,5мм2 (белый) длина -1,9м, Входные сигналы: 7 проводов 0,35мм2 (красный, синий, желтый, зеленый, коричневый, черный, оранжевый) Питание: 1 проводник 1,5мм2 (красный) длина - 4,5м.
Обработка кабеля наконечниками: На концы проводов, подключаемые к розетке ТСУ, установлены металлические наконечники. На провод 1,5мм2 (белый) установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса"), Провод питания 1,5мм2 (красный) установлен наконечник "мама".
Групповая изоляция проводов, подключаемых к розетке ТСУ: Все проводники собраны в общую ПВХ трубку для автомобильной промышленности с внешним диаметром 10мм.
Комплектация:
Блок -1шт.
Жгут проводов основной (16-пин) -1шт.
Жгут проводов основной (8-пин) -1шт.
Провод дополнительный (розовый) -1шт.
Провод дополнительный (серый) -2шт.
Кабель питания-1шт.
Монтажный комплект-1шт.
Розетка 7-контактная с резиновым уплотнителем(пыльником)-1шт.
Инструкция по подключению и монтажу со вспомогательным изображением-1шт.
Упаковочная коробка-1шт.
Монтажный комплект:
Корпус предохранителя пластиковый - 1 шт.,
Предохранитель (15А) - 1 шт.,
Винт DIN7985 М4*35 - 3 шт.,
Гайка с фланцем DIN6923 M4 рифленая - 3 шт.
Велкро "липучка"- 1 комплект,
Провод с установленной клеммой "Мама" - 1шт,
Провод с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой - 1шт,
Колодка гнездовая пластиковая - 1 шт.,
Упаковка для монтажного комплекта- 1 шт.
Вес 0,31 кг.
Розетка ТСУ 7 - контактная с защитным пыльником (ISO 1724).
Материал проводников - Провода марки ПВАМ (ссылка на производителя).
Сечение проводников: Выходные сигналы: 6 проводов 0,5мм2 (красный, синий, желтый, зеленый, коричневый, черный) длина -1,6м, 1 проводник 1,5мм2 (белый) длина -1,6м, Входные сигналы:6 проводов 0,35мм2 (красный, синий, желтый, зеленый, коричневый, черный) Питание: 1 проводник 1,5мм2(красный) длина - 4,5м.
Обработка кабеля наконечниками: На концы проводов подключаемые к розетке ТСУ установлены металлические наконечники. На провод 1,5мм2 (белый) установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса"), Провод питания 1,5мм2 (красный) установлен наконечник "мама". Групповая изоляция проводов подключаемых к розетке ТСУ.
Все проводники собраны в общую ПВХ трубку для автомобильной промышленности, с внешним диаметром 10мм.
Вес 0,49 кг.
Комплектация:
Блок -1шт.
Жгут проводов -1шт.
Кабель питания-1шт.
Монтажный комплект-1шт.
Розетка 7-контактная с резиновым уплотнителем(пыльником)-1шт.
Инструкция по подключению и монтажу со вспомогательным изображением-1шт.
Упаковочная коробка-1шт.
Монтажный комплект:
Корпус предохранителя пластиковый - 1 шт,
Предохранитель (15А) - 1 шт,
Винт DIN7985 М4*35 - 3 шт,
Гайка с фланцем DIN6923 M4 рифленая - 3 шт,
Велкро "липучка"- 1 комплект,
Провод с установленной клеммой "Мама" - 1шт,
Провод с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой - 1шт,
Колодка гнездовая пластиковая - 1 шт,
Упаковка для монтажного комплекта- 1 шт.
Материал проводников - Провода марки ПВАМ (ссылка на производителя).
Сечение проводников: Выходные сигналы: 6 проводов 0,5мм2 (красный, синий, желтый, зеленый, коричневый, черный) длина -1,6м, 1 проводник 1,5мм2 (белый) длина -1,6м, Входные сигналы:6 проводов 0,35мм2 (красный, синий, желтый, зеленый, коричневый, черный) Питание: 1 проводник 1,5мм2(красный) длина - 4,5м.
Обработка кабеля наконечниками: На концы проводов подключаемые к розетке ТСУ установлены металлические наконечники. На провод 1,5мм2 (белый) установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса"), Провод питания 1,5мм2 (красный) установлен наконечник "мама". Групповая изоляция проводов подключаемых к розетке ТСУ.
Все проводники собраны в общую ПВХ трубку для автомобильной промышленности, с внешним диаметром 10мм.
Вес 0,49 кг.
Комплектация:
Блок -1шт.
Жгут проводов -1шт.
Кабель питания-1шт.
Монтажный комплект-1шт.
Розетка 7-контактная с резиновым уплотнителем(пыльником)-1шт.
Инструкция по подключению и монтажу со вспомогательным изображением-1шт.
Упаковочная коробка-1шт.
Монтажный комплект:
Корпус предохранителя пластиковый - 1 шт,
Предохранитель (15А) - 1 шт,
Винт DIN7985 М4*35 - 3 шт,
Гайка с фланцем DIN6923 M4 рифленая - 3 шт,
Велкро "липучка"- 1 комплект,
Провод с установленной клеммой "Мама" - 1шт,
Провод с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой - 1шт,
Колодка гнездовая пластиковая - 1 шт,
Упаковка для монтажного комплекта- 1 шт.
