Усиленная защита картера двигателя, переднего дифференциала, КПП (3 мм, сталь) для Toyota Land Cruiser Prado 120 2002-2009, Lexus GX 470 2001-2009
м.15002 м.15002 13490₽
Мотодор (Россия) Усиленная защита картера двигателя, переднего дифференциала, КПП (3 мм, сталь) для Toyota Land Cruiser Prado 120 2002-2009, Lexus GX 470 2001-2009
Мотодор (Россия) Усиленная защита картера двигателя, переднего дифференциала, КПП (3 мм, сталь) для Toyota Land Cruiser Prado 120 2002-2009, Lexus GX 470 2001-2009
Материал, толщина: 3 мм, Сталь\n
Защищаемые агрегаты: Двигатель, Передний дифференциал, Коробка переключения передач\n
Количество щитов: 3\n
Объем, двигатель, привод: Бензиновый двигатель: 4,7.Привод на все колеса.\n
Вес комплекта (кг.): 24,4
Подходит для автомобилей Lexus GX 470 2001-2009 Внедорожник
Защищаемые агрегаты: Двигатель, Передний дифференциал, Коробка переключения передач\n
Количество щитов: 3\n
Объем, двигатель, привод: Бензиновый двигатель: 4,7.Привод на все колеса.\n
Вес комплекта (кг.): 24,4
Подходит для автомобилей Lexus GX 470 2001-2009 Внедорожник
Порядок установки на автомобиль:\n
Установка может производиться как поверх штатных пыльников, так и без них.\n
1. Установить Уголки на штатные отверстия поперечной балки крепления передних шарниров рычагов при помощи ПР 50х20х6 М10 и Болтов М10х20.\n
На установленные Уголки закрепить передние точки второго щита при помощи Болтов М10х20.\n
2. Установить задние точки второго щита в сквозные отверстия поперчной балки крепления задних шарниров рычагов при помощи ПЗ 79х20х6 А60 и Болтов М10х110 (при установке поверх пыльника необходимо предварительно просверлить в пыльнике 2 отверстия).\n
3. Установить на приварные Гайки 2-го щита задние точки 1-го щита при помощи Болтов М10х20.\n
4. Установить на штатные резьбовые отверстия поперечной балки под радиатором передние точки 1-го щита при помощи Болтов М12х1,25х35.\n
5. Установить на задние точки 2-го щита передние точки 3-го щита.\n
6. Установить в штатные отверстия поперечной балки опоры КПП задние точки 3-го при помощи ПЗ 106х20х6 А85 М10 и ПЗ 151х20х6 А130 М10 и Болтов М10х30.\n
\n

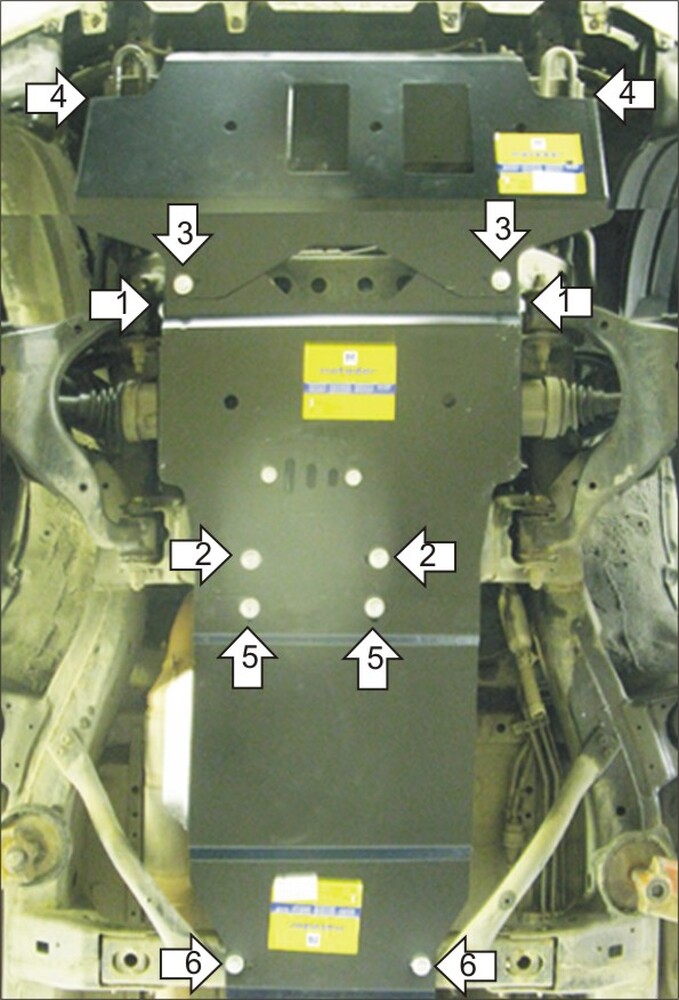

Схема сборки
Установка может производиться как поверх штатных пыльников, так и без них.\n
1. Установить Уголки на штатные отверстия поперечной балки крепления передних шарниров рычагов при помощи ПР 50х20х6 М10 и Болтов М10х20.\n
На установленные Уголки закрепить передние точки второго щита при помощи Болтов М10х20.\n
2. Установить задние точки второго щита в сквозные отверстия поперчной балки крепления задних шарниров рычагов при помощи ПЗ 79х20х6 А60 и Болтов М10х110 (при установке поверх пыльника необходимо предварительно просверлить в пыльнике 2 отверстия).\n
3. Установить на приварные Гайки 2-го щита задние точки 1-го щита при помощи Болтов М10х20.\n
4. Установить на штатные резьбовые отверстия поперечной балки под радиатором передние точки 1-го щита при помощи Болтов М12х1,25х35.\n
5. Установить на задние точки 2-го щита передние точки 3-го щита.\n
6. Установить в штатные отверстия поперечной балки опоры КПП задние точки 3-го при помощи ПЗ 106х20х6 А85 М10 и ПЗ 151х20х6 А130 М10 и Болтов М10х30.\n
\n
Схема сборки
