Усиленная защита картера двигателя, КПП (2 мм, сталь) для Subaru Forester 2002-2008
м.02208
м.02208 11120₽
Мотодор (Россия) Усиленная защита картера двигателя, КПП (2 мм, сталь) для Subaru Forester 2002-2008
Мотодор (Россия) Усиленная защита картера двигателя, КПП (2 мм, сталь) для Subaru Forester 2002-2008
Материал, толщина: 2 мм, Сталь
Защищаемые агрегаты: Двигатель, Коробка переключения передач
Количество щитов: 2
Объем, двигатель, привод: Бензиновый двигатель: 2,0, 2,5.Привод на все колеса.
Вес комплекта (кг.): 16,9
Подходит для автомобилей Subaru Forester 2002-2008 Внедорожник
Защищаемые агрегаты: Двигатель, Коробка переключения передач
Количество щитов: 2
Объем, двигатель, привод: Бензиновый двигатель: 2,0, 2,5.Привод на все колеса.
Вес комплекта (кг.): 16,9
Подходит для автомобилей Subaru Forester 2002-2008 Внедорожник

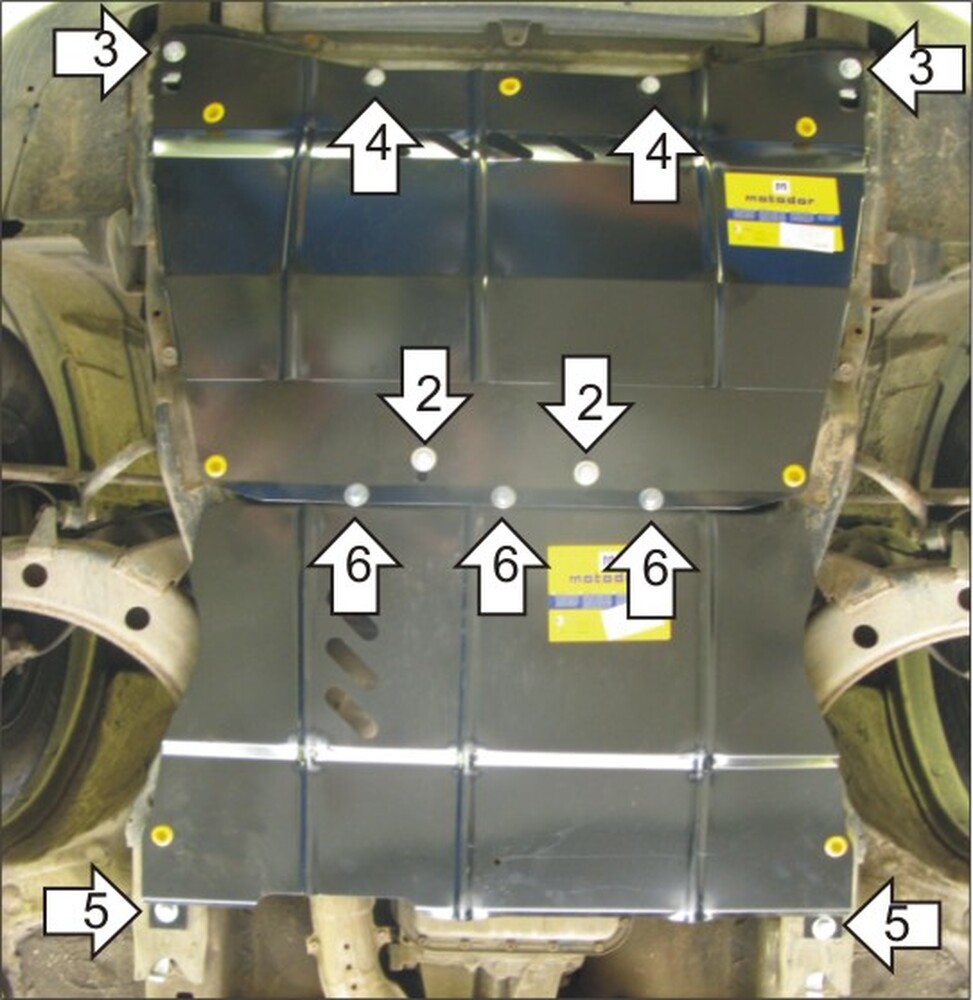

Порядок установки на автомобиль:
1. Установить на усилитель переднего моста Балку при помощи ПР 50х20х6 М10, Болтов М10х30, Шайб 10 и Гроверов 10.
2. Установить на раннее установленную балку задние точки крепления первого Щита Защиты при помощи Болтов М10х30, Шайб 10 и Гроверов 10.
3. Установить на поперечную балку подрамника под радиатором передние крайние точки крепления первого Щита Защиты при помощи ПЗ 61х20х6 А40 М10, Болтов М10х30, Шайб 10 и Гроверов 10.
4. Установить в штатные резьбовые отверстия поперченой балки подрамника под радиатором передние центральные точки крепления первого Щита Защиты при помощи Болтов М8х30, Шайб 8 и Гроверов 8.
5. Установить на продольные балки подрамника задние точки крепления второго Щита Защиты при помощи ПЗ 106х20х6 А85 М10, Болтов М10х30, Шайб 10 и Гроверов 10.
6. Закрепить задние точки крепления первого Щита Защиты с передними точками крепления второго Щита Защиты при помощи Болтов М10х20, Шайб 10 и Гроверов 10.
Схема сборки
1. Установить на усилитель переднего моста Балку при помощи ПР 50х20х6 М10, Болтов М10х30, Шайб 10 и Гроверов 10.
2. Установить на раннее установленную балку задние точки крепления первого Щита Защиты при помощи Болтов М10х30, Шайб 10 и Гроверов 10.
3. Установить на поперечную балку подрамника под радиатором передние крайние точки крепления первого Щита Защиты при помощи ПЗ 61х20х6 А40 М10, Болтов М10х30, Шайб 10 и Гроверов 10.
4. Установить в штатные резьбовые отверстия поперченой балки подрамника под радиатором передние центральные точки крепления первого Щита Защиты при помощи Болтов М8х30, Шайб 8 и Гроверов 8.
5. Установить на продольные балки подрамника задние точки крепления второго Щита Защиты при помощи ПЗ 106х20х6 А85 М10, Болтов М10х30, Шайб 10 и Гроверов 10.
6. Закрепить задние точки крепления первого Щита Защиты с передними точками крепления второго Щита Защиты при помощи Болтов М10х20, Шайб 10 и Гроверов 10.
Схема сборки
