Защита MOTODOR двигателя, КПП, радиатора Audi Q7 2006-2009 Внедорожник
м.30103
м.30103 47660₽
Мотодор (Россия) Защита MOTODOR двигателя, КПП, радиатора Audi Q7 2006-2009 Внедорожник
Мотодор (Россия) Защита MOTODOR двигателя, КПП, радиатора Audi Q7 2006-2009 Внедорожник
Материал, толщина: 5 мм, Алюминий, марка АМг5М
Защищаемые агрегаты: Двигатель, Коробка переключения передач, Радиатор
Количество щитов: 3
Объем, двигатель, привод: Бензиновый двигатель: 3,0, 4,2.Дизельный двигатель: 3,0.Привод на все колеса.
Вес комплекта (кг.): 21,56
Подходит для автомобилей Audi Q7 2006-2009 Внедорожник
Защищаемые агрегаты: Двигатель, Коробка переключения передач, Радиатор
Количество щитов: 3
Объем, двигатель, привод: Бензиновый двигатель: 3,0, 4,2.Дизельный двигатель: 3,0.Привод на все колеса.
Вес комплекта (кг.): 21,56
Подходит для автомобилей Audi Q7 2006-2009 Внедорожник
Порядок установки на автомобиль:
1. Снять переднюю часть пластикового пыльника. Снять кронштейн крепления пластикового пыльника.
2. Установить на штатные болты крепления кронштейна пыльника Балку 1.
3. Закрепить на поперечной алюминиевой балке Балку 2 для этого:
- для V=3.0 л поместить закладные планки ПР80х20х6 М10 в отверстия в балке и присоединить к ним Балку 2 Болтами М10х30;
- для V=4.2 поместить Прижим внутрь поперечной балки сквозь овальные окна и присоединить к нему Балку 2 Болтами М10х30.
4. Сочленить Щит 2 и Щит 3 с помощью ПР50х20х6 М10 и Болтов М10. ВНИМАНИЕ! Защита MOTODOR КПП имеет регулируемую длину, при соединении Щита 2 и Щита 3 надо выбрать пары отверстий позволяющие получить необходимое расстояние между точками крепления.
5. Вывернуть болты крепления пыльника напротив мест, обозначенных для крепления Болтами М6х50 и Проставками 25.
6. Наживить Болты М10х30 в планки ПР80х20х6 М10.
7. Установить Щит 1, закрепив его Болтами М10х30 на Балке 1 и Балке 2.
8. Соединить Щит 1 и Щит КПП (Щит 2 + Щит 3), так чтобы наживлённые Болты М10х30 (в планки ПР80х20х6 М10) оказались в открытых пазах Щита 1.
9. Сквозь Проставки 25 Болтами М6х50 прикрепить Щит КПП на место крепления пыльника (см.п.5)
10. Закрепить Щит КПП на поперечную балку при помощи ПЗ61х20х6 А40 М10 и Болтов М10х140.

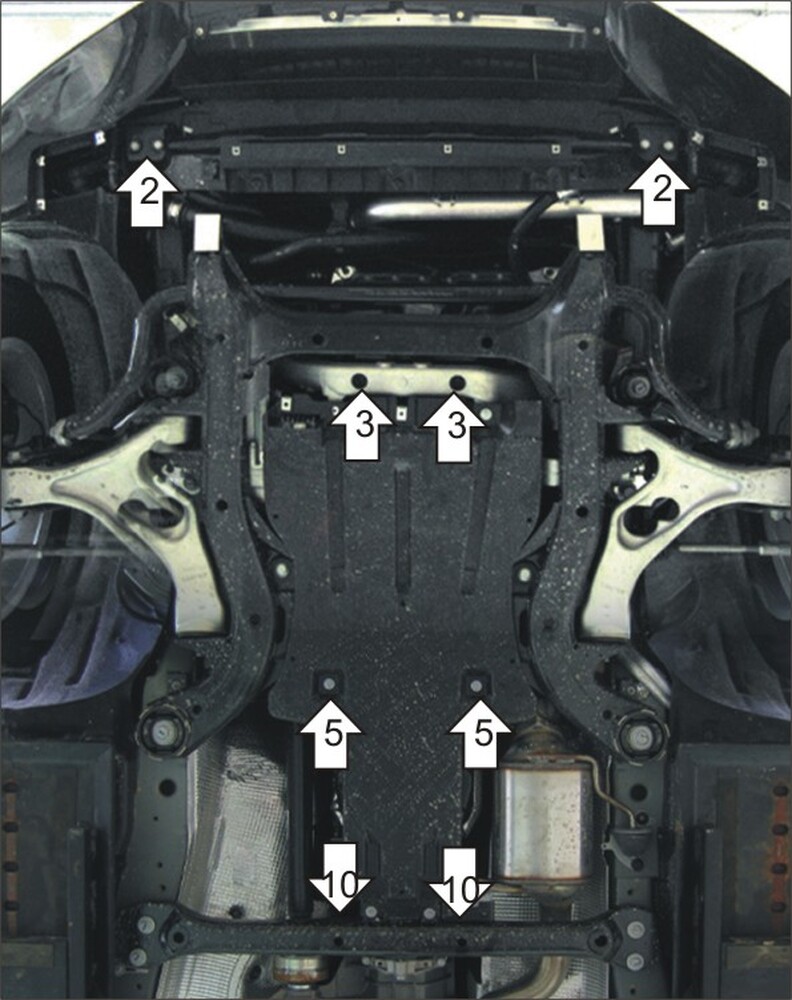

Схема сборки
1. Снять переднюю часть пластикового пыльника. Снять кронштейн крепления пластикового пыльника.
2. Установить на штатные болты крепления кронштейна пыльника Балку 1.
3. Закрепить на поперечной алюминиевой балке Балку 2 для этого:
- для V=3.0 л поместить закладные планки ПР80х20х6 М10 в отверстия в балке и присоединить к ним Балку 2 Болтами М10х30;
- для V=4.2 поместить Прижим внутрь поперечной балки сквозь овальные окна и присоединить к нему Балку 2 Болтами М10х30.
4. Сочленить Щит 2 и Щит 3 с помощью ПР50х20х6 М10 и Болтов М10. ВНИМАНИЕ! Защита MOTODOR КПП имеет регулируемую длину, при соединении Щита 2 и Щита 3 надо выбрать пары отверстий позволяющие получить необходимое расстояние между точками крепления.
5. Вывернуть болты крепления пыльника напротив мест, обозначенных для крепления Болтами М6х50 и Проставками 25.
6. Наживить Болты М10х30 в планки ПР80х20х6 М10.
7. Установить Щит 1, закрепив его Болтами М10х30 на Балке 1 и Балке 2.
8. Соединить Щит 1 и Щит КПП (Щит 2 + Щит 3), так чтобы наживлённые Болты М10х30 (в планки ПР80х20х6 М10) оказались в открытых пазах Щита 1.
9. Сквозь Проставки 25 Болтами М6х50 прикрепить Щит КПП на место крепления пыльника (см.п.5)
10. Закрепить Щит КПП на поперечную балку при помощи ПЗ61х20х6 А40 М10 и Болтов М10х140.
Схема сборки
