Защита MOTODOR двигателя, КПП, радиатора, разд.коробки BMW X3 (f25) 2010-2014 Внедорожник
м.30203
м.30203 43650₽
Мотодор (Россия) Защита MOTODOR двигателя, КПП, радиатора, разд.коробки BMW X3 (f25) 2010-2014 Внедорожник
Мотодор (Россия) Защита MOTODOR двигателя, КПП, радиатора, разд.коробки BMW X3 (f25) 2010-2014 Внедорожник
Материал, толщина: 5 мм, Алюминий, марка АМг5М
Защищаемые агрегаты: Двигатель, Коробка переключения передач, Радиатор, Раздаточная коробка
Количество щитов: 2
Объем, двигатель, привод: Бензиновый двигатель: 2,0, 3,0.Дизельный двигатель: 2,0, 3,0.Привод на все колеса, Привод на задние колеса.
Вес комплекта (кг.): 20,19
Подходит для автомобилей BMW X3 (f25) 2010-2014 Внедорожник
Защищаемые агрегаты: Двигатель, Коробка переключения передач, Радиатор, Раздаточная коробка
Количество щитов: 2
Объем, двигатель, привод: Бензиновый двигатель: 2,0, 3,0.Дизельный двигатель: 2,0, 3,0.Привод на все колеса, Привод на задние колеса.
Вес комплекта (кг.): 20,19
Подходит для автомобилей BMW X3 (f25) 2010-2014 Внедорожник
Порядок установки на автомобиль:
1.Демонтировать штатные платиковые пыльники. Установить в штатное отверстия в подрамнике Балку 1 при помощи ПР 70х20х6 А15 М10, Болтов М10х30,, Шайб 10 и Гроверов 10.
2. Установить на штатные болты в подрамнике Балку 2.
3. Установить заместо штатного кронштейна крепления пыльника Кронштейн правый при помощи Болта М8х30, Шайбы 8 и Гровера 8.
4. Установить на штатное отверстие Кронштейн левый при помощи ПУ 60х14х6 А20В10 М8, Болта М8х30, Шайбы 8 и Гровера 8.
5. Установить на Штатные отверстия в подрамнике задние точки крепления первого Щита Защиты при помощи специальных задних закладных, Болтов М10х40, Шайб 10 и Гроверов 10.
6. Установить на раннее установленную Балку 1 передние точки крепдения первого Щита Защиты при помощи Болтов М10х20, Шайб 10 и Гроверов 10.
7. Установить на раннее установленную Балку 2 передние точки крепления второго Щита Защиты при помощи Болтов М10х20, Шайб 10 и Гроверов 10.
8. Установить на раннее установленный Кронштейн правый правую заднюю точку крепления второго Щита при помощи Болтов М8х20, Шайбы 8 и Гровера 8.
9. Установить на раннее установленный Кронштейн левый левую заднюю точку крепления второго Щита при помощи Болта М8х20, Шайбы 8 и Гровера 8.
10. Закрепить штатный пластиковый кожух ко второму Щиту при помощи Клипс, Болтов М8х30, Шайб 8 и Гроверов 8.

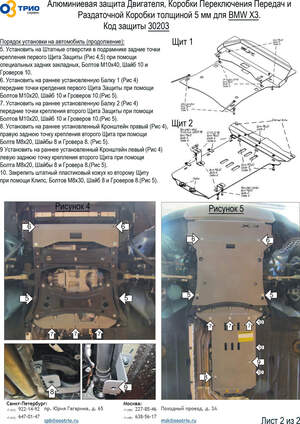

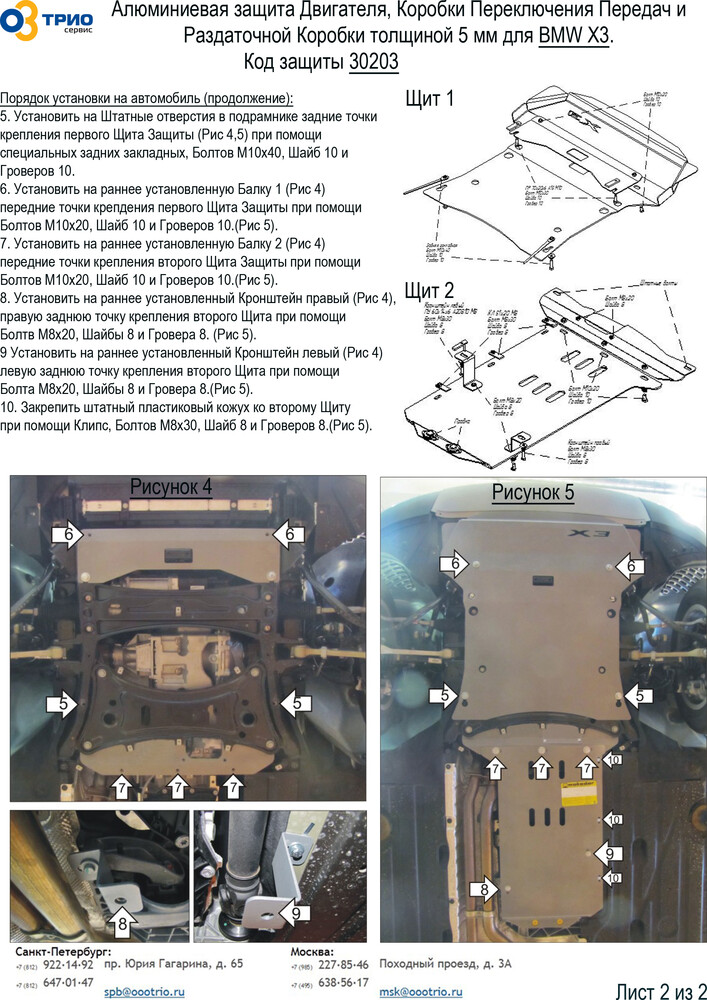

Схема сборки
1.Демонтировать штатные платиковые пыльники. Установить в штатное отверстия в подрамнике Балку 1 при помощи ПР 70х20х6 А15 М10, Болтов М10х30,, Шайб 10 и Гроверов 10.
2. Установить на штатные болты в подрамнике Балку 2.
3. Установить заместо штатного кронштейна крепления пыльника Кронштейн правый при помощи Болта М8х30, Шайбы 8 и Гровера 8.
4. Установить на штатное отверстие Кронштейн левый при помощи ПУ 60х14х6 А20В10 М8, Болта М8х30, Шайбы 8 и Гровера 8.
5. Установить на Штатные отверстия в подрамнике задние точки крепления первого Щита Защиты при помощи специальных задних закладных, Болтов М10х40, Шайб 10 и Гроверов 10.
6. Установить на раннее установленную Балку 1 передние точки крепдения первого Щита Защиты при помощи Болтов М10х20, Шайб 10 и Гроверов 10.
7. Установить на раннее установленную Балку 2 передние точки крепления второго Щита Защиты при помощи Болтов М10х20, Шайб 10 и Гроверов 10.
8. Установить на раннее установленный Кронштейн правый правую заднюю точку крепления второго Щита при помощи Болтов М8х20, Шайбы 8 и Гровера 8.
9. Установить на раннее установленный Кронштейн левый левую заднюю точку крепления второго Щита при помощи Болта М8х20, Шайбы 8 и Гровера 8.
10. Закрепить штатный пластиковый кожух ко второму Щиту при помощи Клипс, Болтов М8х30, Шайб 8 и Гроверов 8.
Схема сборки
