Защита MOTODOR двигателя, переднего дифференциала, КПП, разд.коробки Chevrolet Blazer 1993-2005 Внедорожник
м.33005
м.33005 51620₽
Мотодор (Россия) Защита MOTODOR двигателя, переднего дифференциала, КПП, разд.коробки Chevrolet Blazer 1993-2005 Внедорожник
Мотодор (Россия) Защита MOTODOR двигателя, переднего дифференциала, КПП, разд.коробки Chevrolet Blazer 1993-2005 Внедорожник
Материал, толщина: 5 мм, Алюминий, марка АМг5М
Защищаемые агрегаты: Двигатель, Передний дифференциал, Коробка переключения передач, Раздаточная коробка
Количество щитов: 3
Объем, двигатель, привод: Бензиновый двигатель: 4,3.Привод на все колеса.
Вес комплекта (кг.): 21,2
Конструктивные особенности: Люк для слива масла картера
Подходит для автомобилей Chevrolet Blazer 1993-2005 Внедорожник
Защищаемые агрегаты: Двигатель, Передний дифференциал, Коробка переключения передач, Раздаточная коробка
Количество щитов: 3
Объем, двигатель, привод: Бензиновый двигатель: 4,3.Привод на все колеса.
Вес комплекта (кг.): 21,2
Конструктивные особенности: Люк для слива масла картера
Подходит для автомобилей Chevrolet Blazer 1993-2005 Внедорожник
Порядок установки на автомобиль:
1. Установить к поперечной балке а/м Уголки А30 М10 при помощи Болтов М10х60, Шайб 10 и Гроверов 10.
2. Установить Балку к чашкам опоры двигателя при помощи КЛ 51х20 А40 М8, Болтов М8х20, Шайб 8 B 10 и Гроверов 8.
3. Установить задние точки третьего щита к ранее установленным уголкам при помощи Болтов М10х30, Шайб 10 и Гроверов 10.
4. Установить совместно правую заднюю точку второго щита и правую переднюю точку третьего щита к продольной балке автомобиля при помощи ПЗ 101х20х6 А50 М10, Болта М10х80, Шайбы 10 и Гровера 10.
5. Установить совместно левую заднюю точку второго щита и левую переднюю точку третьего щита к продольной балке автомобиля при помощи ПЗ 79х20х6 А60 М10, Болта М10х50, Шайбы 10 и Гровера 10.
6. Установить к ранее установленной балке совместно передние точки второго щита и передние точки первого щита при помощи Болтов М10х30, Шайб 10 и Гроверов 10.
7. Установить передние точки первого щита к продольной балке автомобиля при помощи Болтов М10х30, Шайб 10 и Гроверов 10.

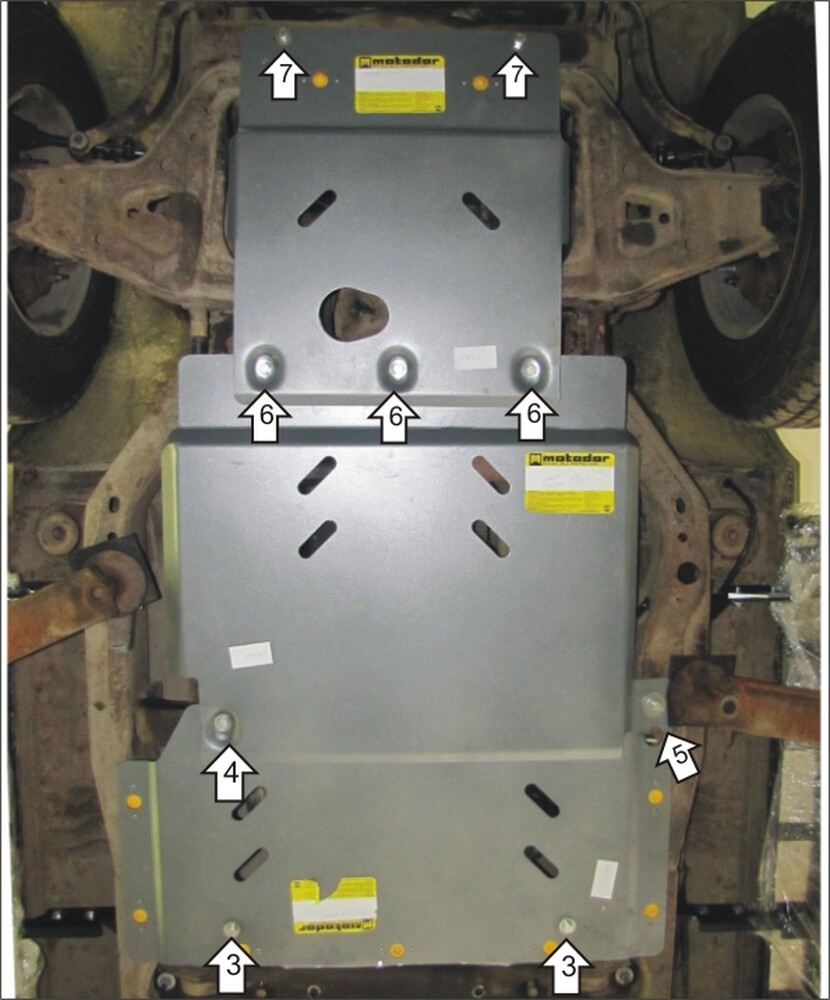

Схема сборки
1. Установить к поперечной балке а/м Уголки А30 М10 при помощи Болтов М10х60, Шайб 10 и Гроверов 10.
2. Установить Балку к чашкам опоры двигателя при помощи КЛ 51х20 А40 М8, Болтов М8х20, Шайб 8 B 10 и Гроверов 8.
3. Установить задние точки третьего щита к ранее установленным уголкам при помощи Болтов М10х30, Шайб 10 и Гроверов 10.
4. Установить совместно правую заднюю точку второго щита и правую переднюю точку третьего щита к продольной балке автомобиля при помощи ПЗ 101х20х6 А50 М10, Болта М10х80, Шайбы 10 и Гровера 10.
5. Установить совместно левую заднюю точку второго щита и левую переднюю точку третьего щита к продольной балке автомобиля при помощи ПЗ 79х20х6 А60 М10, Болта М10х50, Шайбы 10 и Гровера 10.
6. Установить к ранее установленной балке совместно передние точки второго щита и передние точки первого щита при помощи Болтов М10х30, Шайб 10 и Гроверов 10.
7. Установить передние точки первого щита к продольной балке автомобиля при помощи Болтов М10х30, Шайб 10 и Гроверов 10.
Схема сборки
