Защита MOTODOR двигателя, переднего дифференциала, КПП, радиатора Toyota Land Cruiser 200 2007-2018 Внедорожник
м.32502 м.32502 42110₽
Мотодор (Россия) Защита MOTODOR двигателя, переднего дифференциала, КПП, радиатора Toyota Land Cruiser 200 2007-2018 Внедорожник
Мотодор (Россия) Защита MOTODOR двигателя, переднего дифференциала, КПП, радиатора Toyota Land Cruiser 200 2007-2018 Внедорожник
Материал, толщина: 5 мм, Алюминий, марка АМг5М
Защищаемые агрегаты: Двигатель, Передний дифференциал, Коробка переключения передач, Радиатор
Количество щитов: 3
Объем, двигатель, привод: Бензиновый двигатель: 4,6, 4,7.Дизельный двигатель: 4,5.Привод на все колеса.
Вес комплекта (кг.): 18,1
Подходит для автомобилей Toyota Land Cruiser 200 2007-2017 Внедорожник
Защищаемые агрегаты: Двигатель, Передний дифференциал, Коробка переключения передач, Радиатор
Количество щитов: 3
Объем, двигатель, привод: Бензиновый двигатель: 4,6, 4,7.Дизельный двигатель: 4,5.Привод на все колеса.
Вес комплекта (кг.): 18,1
Подходит для автомобилей Toyota Land Cruiser 200 2007-2017 Внедорожник
Порядок установки на автомобиль:
1. Вывинтить штатные болты буксировочных петель и установить на них кронштейны.
2. Задние точки переднего щита устанавливаются вместо штатых болтов пыльника с помощью проставок 35 и болтов М8х60.
3. Передние точки переднего щита крепятся к кронштейнам с помощью болтов М10х20.
4. Задние точки второго щита крепятся к планкам ПЗ 79х20х6 А60 М10 , которые закладываются в подрамник, автомобиля с помощью болтов М10х30.
5. Передние точки второго щита крепятся к планка ПЗ 106х20х6 А85 М10 с помощью болтов М10х30.
6. Задние точки третьего щита крепятся к планкам ПЗ 61х20х6 А40 М10 с помощью болтов М10х30.
7. Передние точки заднего щита крепятся ко второму щиту. Для этого второй щит вставляется в прорези второго щита и прикручивается к планкам ПЗ 79х20х6 А60 с помощью болтов М10х30.

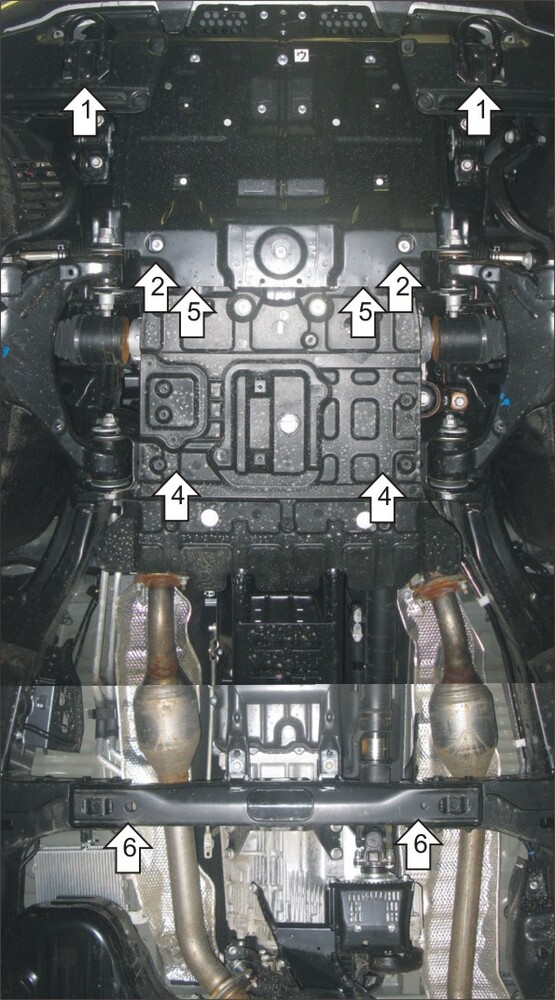

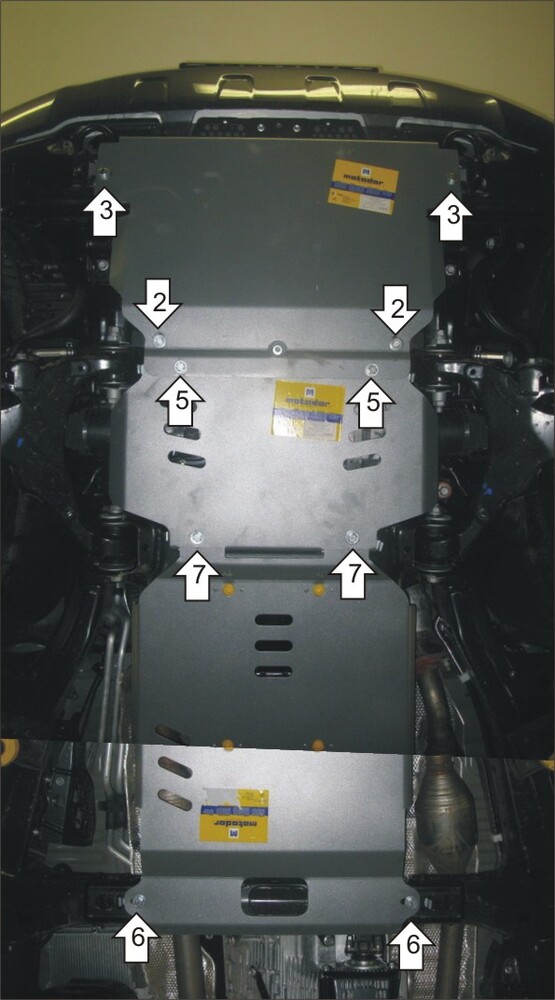

Схема сборки
1. Вывинтить штатные болты буксировочных петель и установить на них кронштейны.
2. Задние точки переднего щита устанавливаются вместо штатых болтов пыльника с помощью проставок 35 и болтов М8х60.
3. Передние точки переднего щита крепятся к кронштейнам с помощью болтов М10х20.
4. Задние точки второго щита крепятся к планкам ПЗ 79х20х6 А60 М10 , которые закладываются в подрамник, автомобиля с помощью болтов М10х30.
5. Передние точки второго щита крепятся к планка ПЗ 106х20х6 А85 М10 с помощью болтов М10х30.
6. Задние точки третьего щита крепятся к планкам ПЗ 61х20х6 А40 М10 с помощью болтов М10х30.
7. Передние точки заднего щита крепятся ко второму щиту. Для этого второй щит вставляется в прорези второго щита и прикручивается к планкам ПЗ 79х20х6 А60 с помощью болтов М10х30.
Схема сборки
