Защита MOTODOR двигателя, переднего дифференциала, КПП, радиатора, разд.коробки Toyota Tundra 2009- Пикап
м.32508
м.32508 62830₽
Мотодор (Россия) Защита MOTODOR двигателя, переднего дифференциала, КПП, радиатора, разд.коробки Toyota Tundra 2009- Пикап
Мотодор (Россия) Защита MOTODOR двигателя, переднего дифференциала, КПП, радиатора, разд.коробки Toyota Tundra 2009- Пикап
Материал, толщина: 5 мм, Алюминий, марка АМг5М
Защищаемые агрегаты: Двигатель, Передний дифференциал, Коробка переключения передач, Радиатор, Раздаточная коробка
Количество щитов: 3
Объем, двигатель, привод: Бензиновый двигатель: 5,7.Привод на все колеса.
Вес комплекта (кг.): 34,6
Конструктивные особенности: Люк для замены фильтра,Отверстие для слива масла картера
Примечание: АКПП
Подходит для автомобилей Toyota Tundra 2009- Пикап
Защищаемые агрегаты: Двигатель, Передний дифференциал, Коробка переключения передач, Радиатор, Раздаточная коробка
Количество щитов: 3
Объем, двигатель, привод: Бензиновый двигатель: 5,7.Привод на все колеса.
Вес комплекта (кг.): 34,6
Конструктивные особенности: Люк для замены фильтра,Отверстие для слива масла картера
Примечание: АКПП
Подходит для автомобилей Toyota Tundra 2009- Пикап
Порядок установки на автомобиль:
1. Снять штатный пыльник.
2. Установить на штатные болты буксировочных проушин Кронштейны из комплекта крепежа.
3. Установить в отверстия поперченой балки напротив передних шарниров рычагов Переднюю Балку из комплекта крепежа при помощи ПР 50х20х6 М10 и Болтов М10х30.
4. Наживить в резьбовые отверстия Передней Балки Болты М10х35 и завести в них Щит 1 задними открытыми пазами.
5. Закрепить на ранее установленные Кронштейны передние точки Щита 1 при помощи Болтов М10х30.
6. Установить совместно с задними точками Щита 1 передние точки Щита 2.
7. Установить в отверстия поперечной балки напротив задних шарниров рычагов задние точки Щита 2 при помощи ПР 70х20х6 А15 М0 и Болтов М10х35.
8. Установить совместно с задними точками Щита 2 передние точки Щита 3.
9. Установить на поперечную балку опоры КПП средние точки Щита 3 при помощи ПЗ 79х20х6 А60 М10, ПЗ 101х20х6 А50 М10, Болтов М10х80 и Болта М10х40.
10. Установить на рёбра рамы а/м Заднюю Балку при помощи Прижимов и Болтов М10х90.
11. Закрепить на ранее установленную Заднюю Балку задние точки Щита 3 при помощи Болтов М10х30.

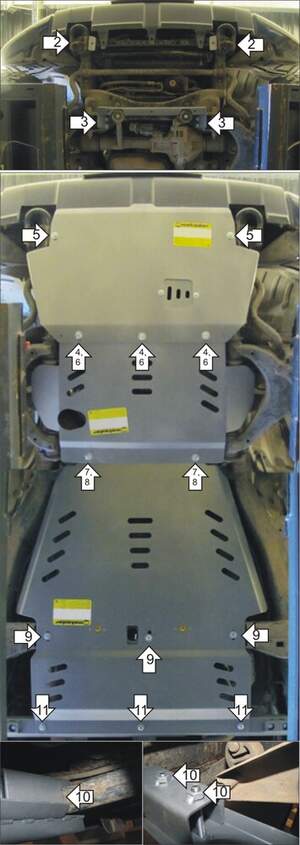

Схема сборки
1. Снять штатный пыльник.
2. Установить на штатные болты буксировочных проушин Кронштейны из комплекта крепежа.
3. Установить в отверстия поперченой балки напротив передних шарниров рычагов Переднюю Балку из комплекта крепежа при помощи ПР 50х20х6 М10 и Болтов М10х30.
4. Наживить в резьбовые отверстия Передней Балки Болты М10х35 и завести в них Щит 1 задними открытыми пазами.
5. Закрепить на ранее установленные Кронштейны передние точки Щита 1 при помощи Болтов М10х30.
6. Установить совместно с задними точками Щита 1 передние точки Щита 2.
7. Установить в отверстия поперечной балки напротив задних шарниров рычагов задние точки Щита 2 при помощи ПР 70х20х6 А15 М0 и Болтов М10х35.
8. Установить совместно с задними точками Щита 2 передние точки Щита 3.
9. Установить на поперечную балку опоры КПП средние точки Щита 3 при помощи ПЗ 79х20х6 А60 М10, ПЗ 101х20х6 А50 М10, Болтов М10х80 и Болта М10х40.
10. Установить на рёбра рамы а/м Заднюю Балку при помощи Прижимов и Болтов М10х90.
11. Закрепить на ранее установленную Заднюю Балку задние точки Щита 3 при помощи Болтов М10х30.
Схема сборки
