Защита MOTODOR двигателя, КПП, радиатора BAW Fenix 1044 2006-2011 Грузовик
м.25701
м.25701 14320₽
Мотодор (Россия) Защита MOTODOR двигателя, КПП, радиатора BAW Fenix 1044 2006-2011 Грузовик
Мотодор (Россия) Защита MOTODOR двигателя, КПП, радиатора BAW Fenix 1044 2006-2011 Грузовик
Материал, толщина: 2 мм, Сталь
Защищаемые агрегаты: Двигатель, Коробка переключения передач, Радиатор
Количество щитов: 3
Объем, двигатель, привод: Дизельный двигатель: 3,2.Привод на задние колеса.
Вес комплекта (кг.): 23,9
Подходит для автомобилей BAW Fenix 1044 2006-2011 Грузовик
Защищаемые агрегаты: Двигатель, Коробка переключения передач, Радиатор
Количество щитов: 3
Объем, двигатель, привод: Дизельный двигатель: 3,2.Привод на задние колеса.
Вес комплекта (кг.): 23,9
Подходит для автомобилей BAW Fenix 1044 2006-2011 Грузовик
Порядок установки на автомобиль:
1. Вывинтить болты крепления бампера напротив точек крепления Передних Кронштейнов. Установить Кронштейны совместно с бампером, закрепив их на поперечной балке Болтами М8х30, которые следует ввинтить в закладные планки ПР30х14х5 М8.
2. Установить Средние Кронштейны на правый и левый лонжероны соответственно. В вертикальной плоскости лонжеронов имеются отверстия, сквозь которые следует ввинтить Болт М8х30 в приваренную на Кронштейне гайку.
3. Используя Прижимы и Болты М8х30, установить Центральные Кронштейны напротив отбойников над рессорами передней подвески.
4. Вывернуть болты крепления трубок внутри лонжеронов и установить Кронштейн Задний Левый и Кронштейн Задний Правый, используя пластину ПР50х20х6 М8 и Болт М8х30 слева и Болт М8х50 с Гайкой М8 справа.

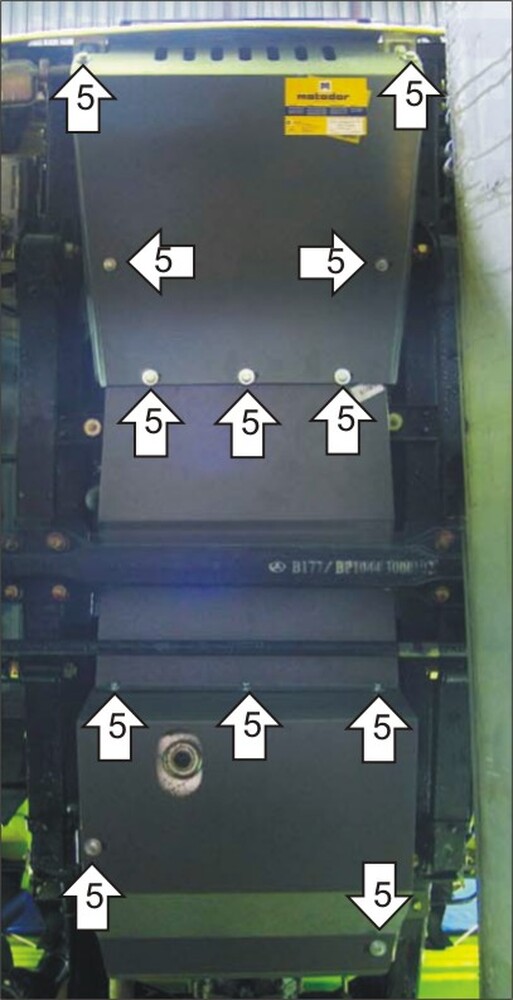

5. Присоединить все щиты защиты к установленным кронштейнам и сочленить их между собой Болтами М8х30 и М10х30.
Схема сборки
1. Вывинтить болты крепления бампера напротив точек крепления Передних Кронштейнов. Установить Кронштейны совместно с бампером, закрепив их на поперечной балке Болтами М8х30, которые следует ввинтить в закладные планки ПР30х14х5 М8.
2. Установить Средние Кронштейны на правый и левый лонжероны соответственно. В вертикальной плоскости лонжеронов имеются отверстия, сквозь которые следует ввинтить Болт М8х30 в приваренную на Кронштейне гайку.
3. Используя Прижимы и Болты М8х30, установить Центральные Кронштейны напротив отбойников над рессорами передней подвески.
4. Вывернуть болты крепления трубок внутри лонжеронов и установить Кронштейн Задний Левый и Кронштейн Задний Правый, используя пластину ПР50х20х6 М8 и Болт М8х30 слева и Болт М8х50 с Гайкой М8 справа.
5. Присоединить все щиты защиты к установленным кронштейнам и сочленить их между собой Болтами М8х30 и М10х30.
Схема сборки
