Защита MOTODOR двигателя, переднего дифференциала, КПП, разд.коробки Cadillac Escalade 2006-2010 Внедорожник
м.33001/2
м.33001/2 53690₽ Мотодор (Россия) Защита MOTODOR двигателя, переднего дифференциала, КПП, разд.коробки Cadillac Escalade 2006-2010 Внедорожник
Материал, толщина: 5 мм, Алюминий, марка АМг5М
Защищаемые агрегаты: Двигатель, Передний дифференциал, Коробка переключения передач, Раздаточная коробка
Количество щитов: 4
Объем, двигатель, привод: Бензиновый двигатель: 6,2.Привод на все колеса.
Вес комплекта (кг.): 21,16
Подходит для автомобилей Cadillac Escalade 2006-2010 Внедорожник
Защищаемые агрегаты: Двигатель, Передний дифференциал, Коробка переключения передач, Раздаточная коробка
Количество щитов: 4
Объем, двигатель, привод: Бензиновый двигатель: 6,2.Привод на все колеса.
Вес комплекта (кг.): 21,16
Подходит для автомобилей Cadillac Escalade 2006-2010 Внедорожник
Порядок установки на автомобиль:
1. Снять пластиковый пыльник и установить на места его крепления первый Щит Защиты совместно с передними точками второго Щита Защиты при помощи штатного крепежа.
2. Установить в отверстие поперечной балки заднюю левую точку крепления второго Щита Защиты при помощи ПР 70х20х6 А15 М10, Болта М10х35, Шайбы 10 и Гровера 10.
3. Установить в отверстие поперечной балки заднюю правую точку крепления вторго Щита Защиты при помощи ПР 80х20х6 М10, Болта М10х35, Шайбы 10 и Гровера 10.
4. Установить на поперечную балку средние точки крепления третьего Щита Защиты при помощи ПР 80х20х6 М10, Болтов М10х30, Шайб 10 и Гроверов 10. Передние точки крепления третьего Щита Защиты устанавливаются совместно с задними точками крепления второго Щита.
5. Прикрепить к задним точкам крепления третьего Щита передние точки крепления четвертого Щита Защиты при помощи ПР 50х20х6 М10, Болтов М10х20, Шайб 10 и Гроверов 10.
6. Установить на поперечную балку заднюю точку крепления четвертого Щита Защиты при помощи Болта М8х30, Гайки М8, Шайбы 8 и Гровера 8.

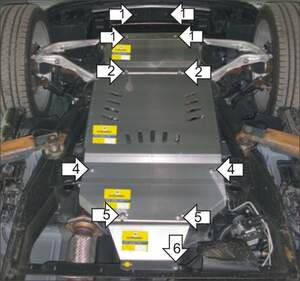

Схема сборки
1. Снять пластиковый пыльник и установить на места его крепления первый Щит Защиты совместно с передними точками второго Щита Защиты при помощи штатного крепежа.
2. Установить в отверстие поперечной балки заднюю левую точку крепления второго Щита Защиты при помощи ПР 70х20х6 А15 М10, Болта М10х35, Шайбы 10 и Гровера 10.
3. Установить в отверстие поперечной балки заднюю правую точку крепления вторго Щита Защиты при помощи ПР 80х20х6 М10, Болта М10х35, Шайбы 10 и Гровера 10.
4. Установить на поперечную балку средние точки крепления третьего Щита Защиты при помощи ПР 80х20х6 М10, Болтов М10х30, Шайб 10 и Гроверов 10. Передние точки крепления третьего Щита Защиты устанавливаются совместно с задними точками крепления второго Щита.
5. Прикрепить к задним точкам крепления третьего Щита передние точки крепления четвертого Щита Защиты при помощи ПР 50х20х6 М10, Болтов М10х20, Шайб 10 и Гроверов 10.
6. Установить на поперечную балку заднюю точку крепления четвертого Щита Защиты при помощи Болта М8х30, Гайки М8, Шайбы 8 и Гровера 8.
