Усиленная защита топливного бака (3 мм, сталь) для Chevrolet TrailBlazer 2012-2015
м.13012 м.13012 8750₽
Мотодор (Россия) Усиленная защита топливного бака (3 мм, сталь) для Chevrolet TrailBlazer 2012-2015
Мотодор (Россия) Усиленная защита топливного бака (3 мм, сталь) для Chevrolet TrailBlazer 2012-2015
Материал, толщина: 3 мм, Сталь
Защищаемые агрегаты: Бензобак
Количество щитов: 1
Объем, двигатель, привод: Дизельный двигатель: 2,8.Привод на все колеса.
Вес комплекта (кг.): 14,14
Подходит для автомобилей Chevrolet TrailBlazer 2012- Внедорожник
Защищаемые агрегаты: Бензобак
Количество щитов: 1
Объем, двигатель, привод: Дизельный двигатель: 2,8.Привод на все колеса.
Вес комплекта (кг.): 14,14
Подходит для автомобилей Chevrolet TrailBlazer 2012- Внедорожник

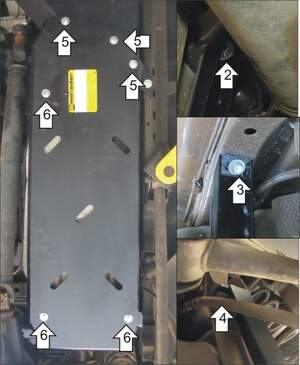

Порядок установки на автомобиль:
1. Защита MOTODOR ставится только с защитой раздаточной коробки арт. 13011.
2. Установить передний Кронштейн в месте препления хомута бака, заложи за поперечную балку рамы ПЗ 79х20х6 М10, и притятув к ней Кронштейн при помощи Болта М10х80, ГР 10 и Ш10
3. Установить задний правый кронштейн в месте крепления шомута бака к раме, заложив в отверстие поперечной балки ПЗ 56х20х6 М10, и зафиксировав его при помощи Болта М10х35, ГР10 и Ш10.
4. Установить задний левый Кронштейн под гайку креления хомута бака.
5. Установить передние точки крепления Щита к Балке защиты арт.13011 при помощи Болтов М10х20, ГР10 и Ш10 и соединить Щиты при помощи Гайки М10 , Болта М10х30 , гР10 и Ш10
6. Установить точки крепления щита к кронштейнам при помощи болтов М10х20, Гр190 и Ш10
Схема сборки
1. Защита MOTODOR ставится только с защитой раздаточной коробки арт. 13011.
2. Установить передний Кронштейн в месте препления хомута бака, заложи за поперечную балку рамы ПЗ 79х20х6 М10, и притятув к ней Кронштейн при помощи Болта М10х80, ГР 10 и Ш10
3. Установить задний правый кронштейн в месте крепления шомута бака к раме, заложив в отверстие поперечной балки ПЗ 56х20х6 М10, и зафиксировав его при помощи Болта М10х35, ГР10 и Ш10.
4. Установить задний левый Кронштейн под гайку креления хомута бака.
5. Установить передние точки крепления Щита к Балке защиты арт.13011 при помощи Болтов М10х20, ГР10 и Ш10 и соединить Щиты при помощи Гайки М10 , Болта М10х30 , гР10 и Ш10
6. Установить точки крепления щита к кронштейнам при помощи болтов М10х20, Гр190 и Ш10
Схема сборки
