Усиленная защита картера двигателя, переднего дифференциала, КПП, раздаточной коробки (3 мм, сталь) для Ford Ranger 2011-
м.10705
м.10705 12890₽
Мотодор (Россия) Усиленная защита картера двигателя, переднего дифференциала, КПП, раздаточной коробки (3 мм, сталь) для Ford Ranger 2011-
Мотодор (Россия) Усиленная защита картера двигателя, переднего дифференциала, КПП, раздаточной коробки (3 мм, сталь) для Ford Ranger 2011-
Материал, толщина: 3 мм, Сталь
Защищаемые агрегаты: Двигатель, Передний дифференциал, Коробка переключения передач, Раздаточная коробка
Количество щитов: 3
Объем, двигатель, привод: Дизельный двигатель: 2,2, 3,2.Привод на все колеса.
Вес комплекта (кг.): 26,36
Конструктивные особенности: Отверстие для слива масла картера,Отверстие для слива масла КПП
Подходит для автомобилей Ford Ranger 2011- Пикап
Защищаемые агрегаты: Двигатель, Передний дифференциал, Коробка переключения передач, Раздаточная коробка
Количество щитов: 3
Объем, двигатель, привод: Дизельный двигатель: 2,2, 3,2.Привод на все колеса.
Вес комплекта (кг.): 26,36
Конструктивные особенности: Отверстие для слива масла картера,Отверстие для слива масла КПП
Подходит для автомобилей Ford Ranger 2011- Пикап

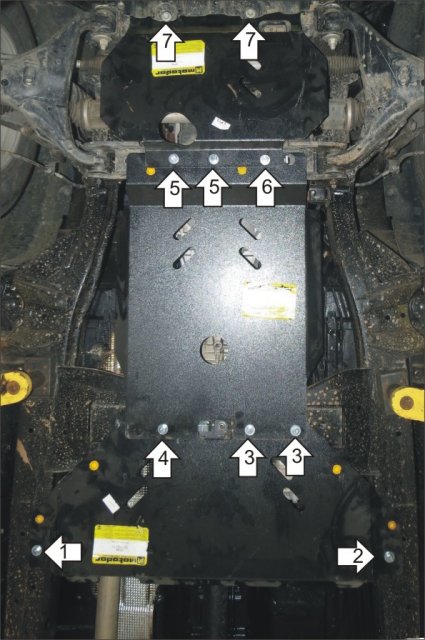

Порядок установки на автомобиль:
1. Установить Закладную в отверстие в раме, наживить на неё Болт М10х30 с Шайбой 10 и Гр. Шайбой 10, завести заднюю правую точку крепления третьего Щита Защиты.
2. Установить в штатное резьбовое отверстие заднюю левую точку крепения третьего Щита Защиты при помощи Болта М10х30 с Шайбой 10 и Гр. Шайбой 10.
3. Установить в штатные резьбовые отверстия поперечины рамы передние левые точки крепления третьего Щита совместно с левыми задними точками крепления второго Щита Защиты при помощи Болтов М10х30 с Шайбами 10 и Гр. Шайбами 10.
4. Установить в отверстие в поперечине рамы ПР70х20х6 М10, прикрепить к ней правую переднюю точку крепления третьего Щита совместно с задней правой точкой крепления вторго Щита Защиты при помощи Болта М10х30 с Шайбой 10 и Гр. Шайбой 10.
5. В штатные резьбовые отверстия в поперечине рамы установить правые передние точки крепления второго Щита совместно с правыми задними точками крепления первого Щита Защиты при помощи Болтов М10х40, Проставок 10 с Шайбами 10 и Гр. Шайбами 10 (Проставки установить между Щитами).
6. Установить в отверстие в поперечине рамы ПЗ79х20х6 М10 , прикрепить к ней левую переднюю точку крепления втрого Щита совместно с левой задней точкой крепления первого Щита Защиты при помощи Болта М10х40, Проставки 10 с Шайбой 10 и Гр. Шайбой 10 (Проставку установить между Щитами).
7. В штатные резьбовые отверстия в поперечине рамы установить передние точки крепления первого Щита Защиты при помощи Болтов М10х30 с Шайбами 10 и Гр. Шайбами 10.

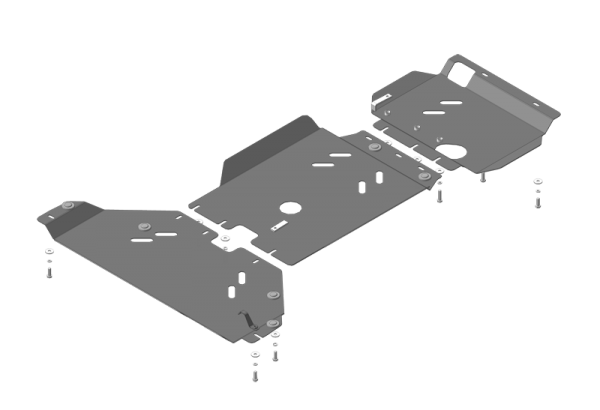

Схема сборки
1. Установить Закладную в отверстие в раме, наживить на неё Болт М10х30 с Шайбой 10 и Гр. Шайбой 10, завести заднюю правую точку крепления третьего Щита Защиты.
2. Установить в штатное резьбовое отверстие заднюю левую точку крепения третьего Щита Защиты при помощи Болта М10х30 с Шайбой 10 и Гр. Шайбой 10.
3. Установить в штатные резьбовые отверстия поперечины рамы передние левые точки крепления третьего Щита совместно с левыми задними точками крепления второго Щита Защиты при помощи Болтов М10х30 с Шайбами 10 и Гр. Шайбами 10.
4. Установить в отверстие в поперечине рамы ПР70х20х6 М10, прикрепить к ней правую переднюю точку крепления третьего Щита совместно с задней правой точкой крепления вторго Щита Защиты при помощи Болта М10х30 с Шайбой 10 и Гр. Шайбой 10.
5. В штатные резьбовые отверстия в поперечине рамы установить правые передние точки крепления второго Щита совместно с правыми задними точками крепления первого Щита Защиты при помощи Болтов М10х40, Проставок 10 с Шайбами 10 и Гр. Шайбами 10 (Проставки установить между Щитами).
6. Установить в отверстие в поперечине рамы ПЗ79х20х6 М10 , прикрепить к ней левую переднюю точку крепления втрого Щита совместно с левой задней точкой крепления первого Щита Защиты при помощи Болта М10х40, Проставки 10 с Шайбой 10 и Гр. Шайбой 10 (Проставку установить между Щитами).
7. В штатные резьбовые отверстия в поперечине рамы установить передние точки крепления первого Щита Защиты при помощи Болтов М10х30 с Шайбами 10 и Гр. Шайбами 10.
Схема сборки
