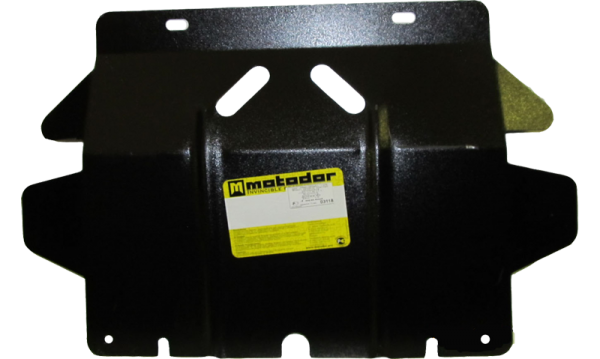

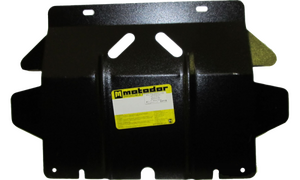

Защита MOTODOR двигателя, переднего дифференциала, КПП, разд.коробки Great Wall Hover H5 2010-2018 Внедорожник
м.03118/3 м.03118/3 11330₽ Мотодор (Россия) Защита MOTODOR двигателя, переднего дифференциала, КПП, разд.коробки Great Wall Hover H5 2010-2018 Внедорожник
Материал, толщина: 2 мм, Сталь
Защищаемые агрегаты: Двигатель, Передний дифференциал, Коробка переключения передач, Раздаточная коробка
Количество щитов: 3
Объем, двигатель, привод: Бензиновый двигатель: 2,4.Дизельный двигатель: 2,0.Привод на все колеса.
Вес комплекта (кг.): 13,9
Подходит для автомобилей Great Wall Hover H5 2010-2017 Внедорожник
Защищаемые агрегаты: Двигатель, Передний дифференциал, Коробка переключения передач, Раздаточная коробка
Количество щитов: 3
Объем, двигатель, привод: Бензиновый двигатель: 2,4.Дизельный двигатель: 2,0.Привод на все колеса.
Вес комплекта (кг.): 13,9
Подходит для автомобилей Great Wall Hover H5 2010-2017 Внедорожник
Порядок установки на автомобиль:
1. Установить на штатные отверстия в поперечной балке в районе раздатки задние точки крепления 3-его Щита Защиты при помощи ПУ 60х14х6 А20В10 М8, Болтов М8х30, Шайб 8 и Гроверов 8.
2. Установить на штатные отверстия в балке подрамника передние точки крепления 3-его Щита Защиты при помощи ПР 80х20х6 М10, Болтов М10х30, Шайб 10 и Гроверов 10. Установить на эти же точки, задние точки крепления 2-ого Щита Защиты задними открытыми пазами.
3. Установить на штатные отверстия в поперечной балке передние точки крепления 2-ого Щита Защиты при помощи ПР 80х20х6 М10, Болтов М10х30, Шайб 10 и Гроверов 10.
(При наличии штатной резьбы М8 использовать Болты М8х20,Шайбы 8 и Гроверы 8.)
Установить на эти же точки, задние точки крепления 1-ого Щита Защиты задними открытыми пазами.
4. Установить на штатные резьбовые отверстия передние точки крепления 1-ого Щита Защиты при помощи Болтов М8х30, Шайб 8 и Гроверов 8.

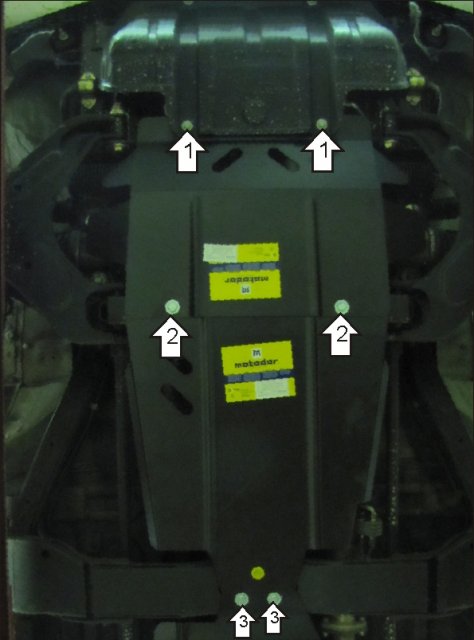

Схема сборки
1. Установить на штатные отверстия в поперечной балке в районе раздатки задние точки крепления 3-его Щита Защиты при помощи ПУ 60х14х6 А20В10 М8, Болтов М8х30, Шайб 8 и Гроверов 8.
2. Установить на штатные отверстия в балке подрамника передние точки крепления 3-его Щита Защиты при помощи ПР 80х20х6 М10, Болтов М10х30, Шайб 10 и Гроверов 10. Установить на эти же точки, задние точки крепления 2-ого Щита Защиты задними открытыми пазами.
3. Установить на штатные отверстия в поперечной балке передние точки крепления 2-ого Щита Защиты при помощи ПР 80х20х6 М10, Болтов М10х30, Шайб 10 и Гроверов 10.
(При наличии штатной резьбы М8 использовать Болты М8х20,Шайбы 8 и Гроверы 8.)
Установить на эти же точки, задние точки крепления 1-ого Щита Защиты задними открытыми пазами.
4. Установить на штатные резьбовые отверстия передние точки крепления 1-ого Щита Защиты при помощи Болтов М8х30, Шайб 8 и Гроверов 8.
Схема сборки
